Pengertian, Rumus dan Bunyi Kirchhof 1 dan 2 Lengkap

Posted on

Pengertian, Rumus dan Bunyi Kirchhof 1 dan 2 Lengkap Dalam Ilmu Fisika

Hukum kirchhoff merupakan salah satu hukum dalam ilmu elektronika yang berfungsi untuk menganalisis arus dan tegangan dalam sebuah rangkaian. Hukum kirchhop pertama kali ditemukan oleh seorang ahli fisika bernama Gustav Robert Kirchhoff yang berasal dari Jerman pada tahun 1845, beliau telah berhasil menemukan konsep dalam teori rangkaian listrik yang kemudian disebut dengan hukum Kirchhof.

Hukum kirchhof dibagi menjadi dua, yaitu hukum kirchhof I dan hukum kirchhof II.

Pembahasan kali ini, pelajaransekolahonline akan membahas tentang bunyi hukum kirchhof dan penjelasannya.

Pengertian dan Bunyi hukum kirchhof I

Hukum kirchhof I merupakan hukum kirchhof yang menjelaskan tentang hubungan arus listrik yang masuk dan arus listrik yang keluar pada suatu percabangan dalam rangkaian.

Bunyi hukum kirchhof I :

“Jumlah arus listrik yang masuk ke suatu titik percabnagnn sama dengan jumlah arus yang keluar dari titik percabangan tersebut. “

Hukum kirchhof I dirumuskan dengan:

rumus-hukum-kirchoff-i

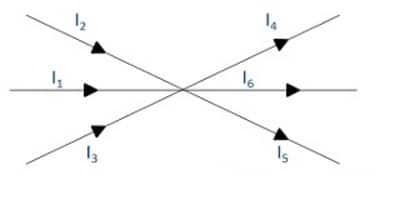

Atau bila digambarkan dalam bentuk rangkaian bercabang maka diperoleh sebagai berikut

rumus-kirchhof-i

Berdasarkan rangkaian diatas, maka didapatkan rumus sebagai berikut:

I1 + I2 + I3 = I4 +I5 + I6

Pengertian dan Bunyi hukum kirchhof II

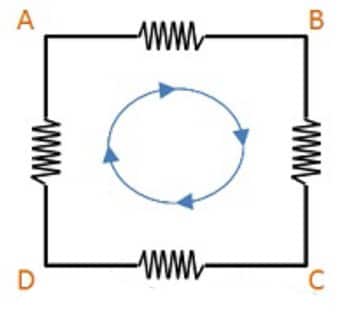

Jika pada hukum kirchhof I menjelaskan tentang arus listrik, maka pada hukum kirchhof II menjelaskan tentang hubungan tegangan dalam sebuah rangkaian tertututp yang kemudian disebut dengan “loop”.

Bunyi hukum II

“Didalam suatu rangkaian tertutup (loop) jumlah aljabar dari gaya gerak listrik dengan besarnya penurunan tegangan adalah sama dengan nol.”

Hukum kirchhof II dirumuskan dengan :

hukum-kirchoff-ii

Demikian penjelasan mengenai Pengertian, Rumus dan Bunyi Kirchhof 1 dan 2 Lengkap semoga bermanfaat bagi para pembaca. Sampai jumpa di postingan selanjutnya..
